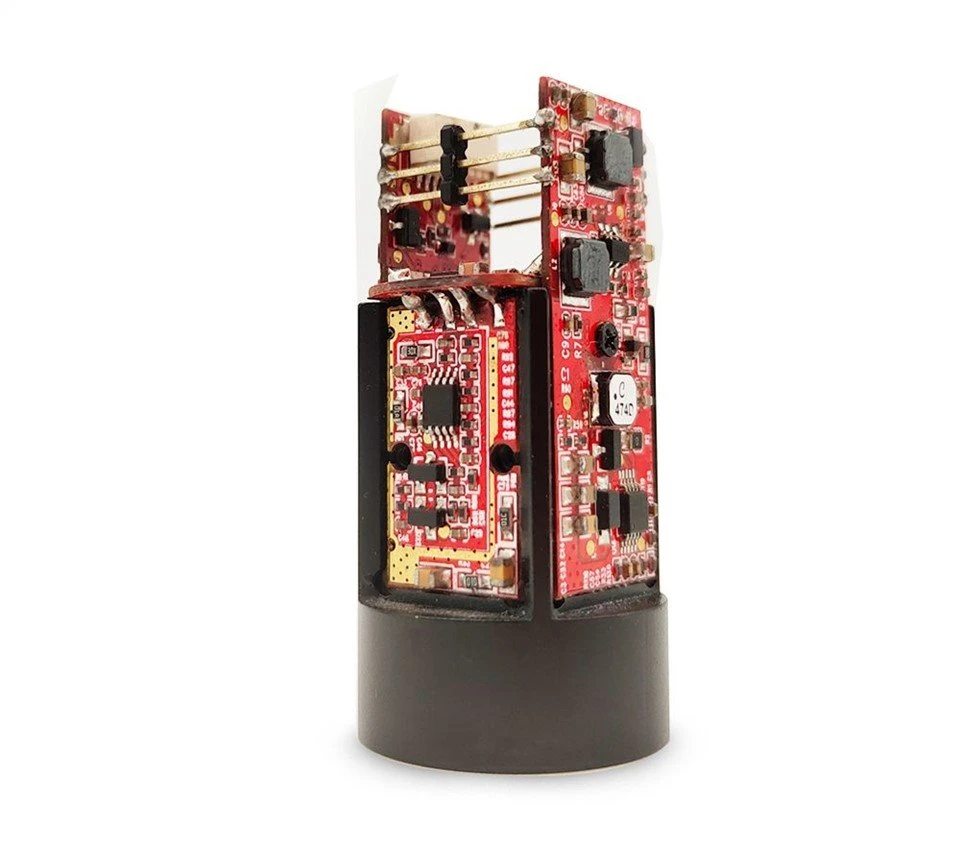

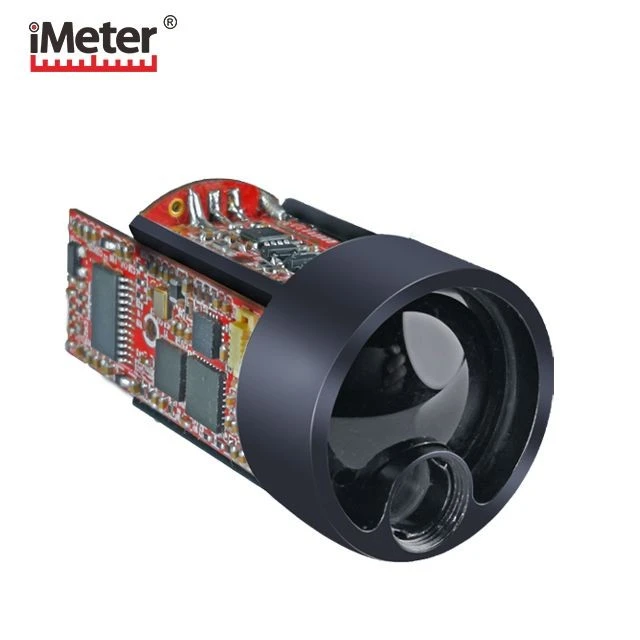

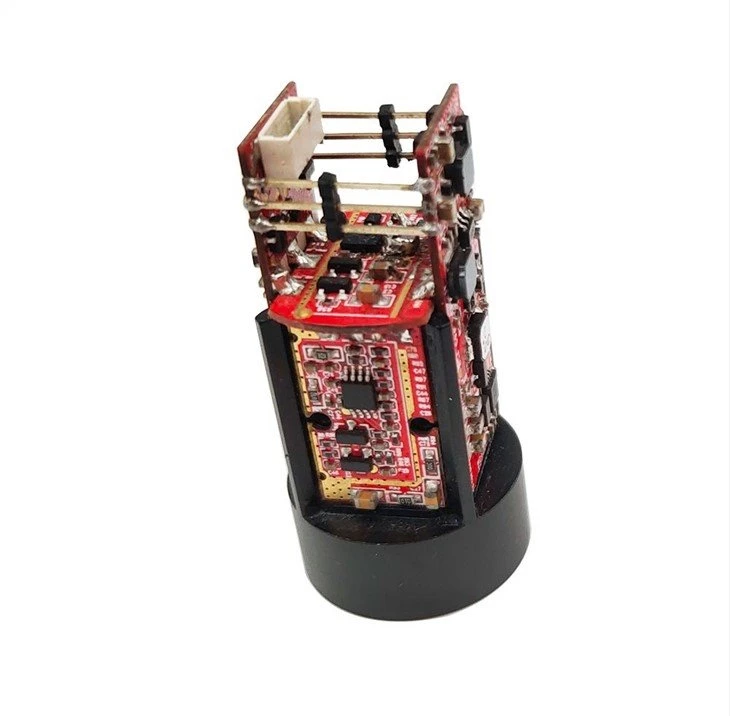

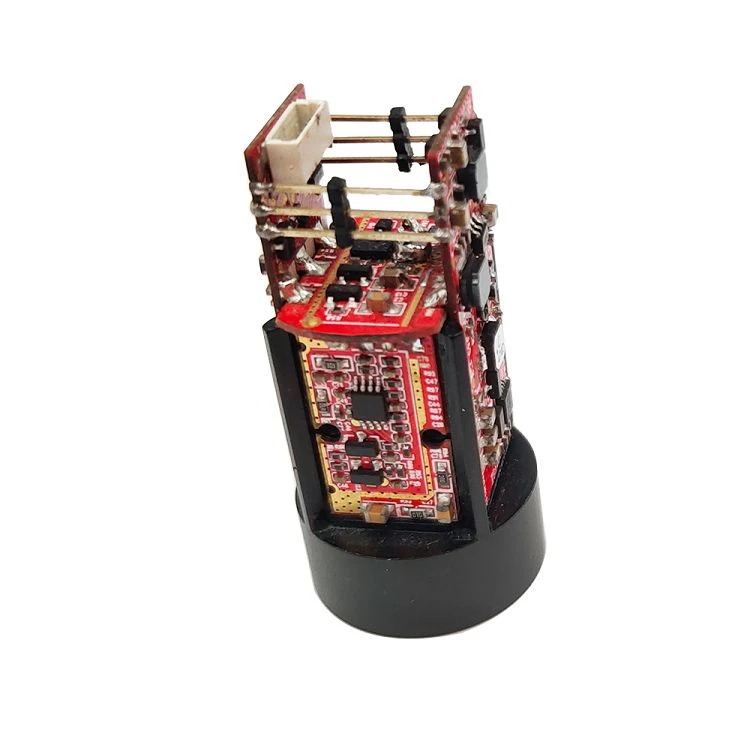

OEM modul malého laserového dálkoměru
Schopnost dosahu produktu je definována za následujících podmínek:
1) Cíl měření je se střední reaktivitou, jako jsou stěny budov.
2) Měřený objekt je vertikální se směrem laserové emise.
3) Počasí je slunečné, ale ne přímé sluneční světlo.
Poznámka: Chcete-li dosáhnout lepšího měření, doporučujeme při zaměřování vzdálených objektů připevnit produkt na stativ, aby se snížilo chvění přístroje při měření.
Technické ukazatele | Parametr výkonu | Parametr výkonu |
Technické indikátory funkce D | Technické indikátory funkce H/AH/V | |
Oblast použití | Dron/ Zabezpečení/ Sweeper/ Detekce provozu | Jednoválec/dvouválec |
Emisní clona | 6 mm | 6 mm |
Přijímací clona | 17 mm (75 %) | 17 mm (75 %) |
Rozsah (budovy) | 0.15m～10/20/30/100/200m | 5m～600/1200/1500/3000m |
Přesnost měření (budova) | ±3 cm | & lt;400m ±1m;>400m ±0,4% |
Frekvence měření | 10KHz/50KHz/100KHz | & lt; 600 m 10 Hz,> 600 m 2 Hz |
Typ displeje | - | OLED/LCD |
Typ laseru | 905 nm | 905 nm |
Napájecí napětí | 3.3～5V | 3.3～5V |
Komunikační rozhraní | Standardní jako TTL (jiné na zakázku) | Standardní jako TTL (jiné na zakázku) |
hmotnost | asi 20±1 | asi 20 ± 10 |
vodotěsná úroveň | IP67 | IP67 |
Odolnost vůči nárazu | 800 G/ms (10krát/s) | 800 G/ms (10krát/s) |

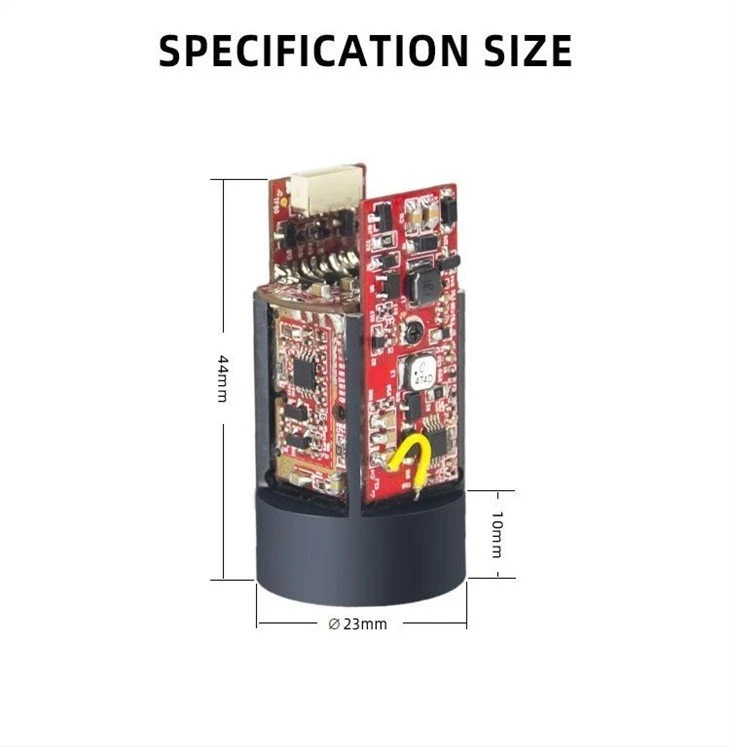

velikost | ￠23 x 44 mm | ￠23 x 44 mm |
Provozní teplota | -20℃～50℃ | -20℃～50℃ |
Přenosová rychlost | 9600/ 115200/ 230400 (volitelné) | 9600/115200 bps |
Power Waste | 0,8 W (pohotovostní režim), 1 W (měření) | 0,8 W (pohotovostní režim), 1 W (měření) |

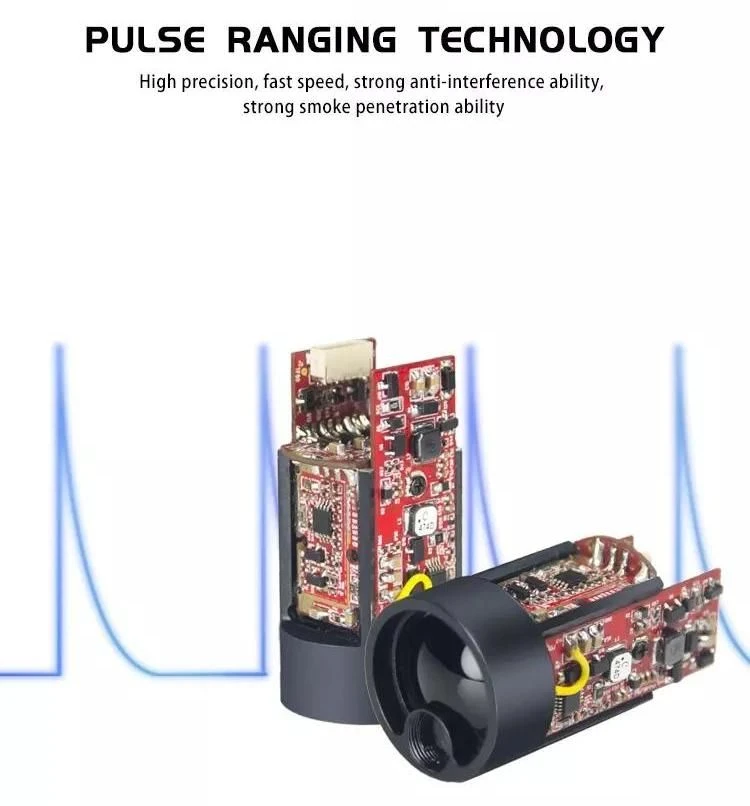

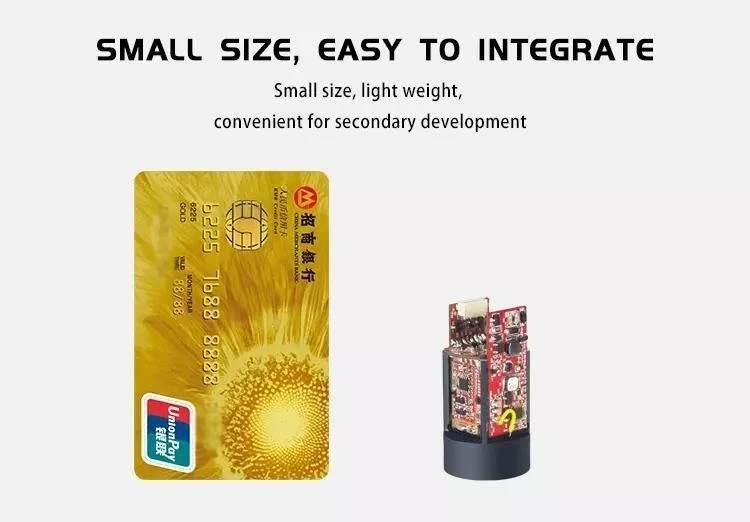

Měřicí modul může rychle a přesně zajistit měření vzdálenosti pro hlavní řídicí systém;
Tento modul využívá 905nm polovodičový laser, dosahové rozlišení je 0,1m. Přesnost měření je 1 m a nejvzdálenější rozsah měření je 2 km; s rozhraním TTL (může komunikovat přímo s MCU), může také komunikovat se sériovým portem RS232 přes adaptér (vyžaduje kabel pro přenos dat); také poskytovat horní počítač testovací software, instrukční sadu komunikační protokol, vhodné pro zákazníka sekundární vývoj, vybudovat vlastní rozsah měření systému; jedná se o vysokou integraci, nízkou spotřebu energie a nízkou hmotnost senzoru.
O balení:

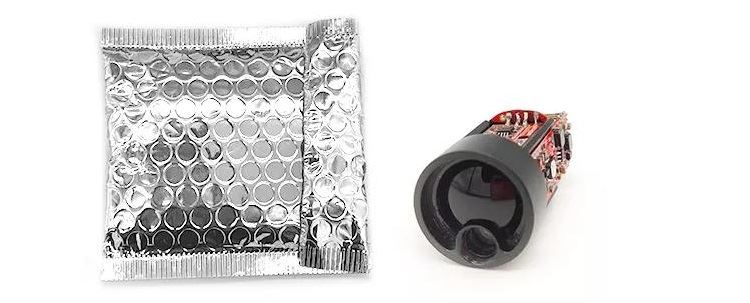

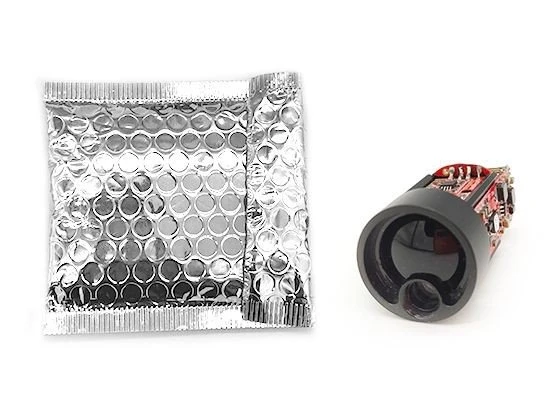

* Antistatický plastový sáček*1
* Podpora přizpůsobeného balení
* Pokud potřebujete poslat hromadně, poskytujeme nárazuvzdorné vlnité krabice šetrné k životnímu prostředí.
Úvahy o měření
Faktory, které ovlivňují rozsah schopnosti
1) Odrazivost cíle: Obecně řečeno, čím vyšší je odrazivost cíle objektu, tím lepší je schopnost dosahu. například pro objekt se střední odrazivostí cíle je rozsah měření 600 M a může být až 800 M pro objekt s vysokou odrazivostí cíle, ale může být pouze 300 M pro objekt s nízkou odrazivostí cíle. Schopnost dosahu jiných objektů lze dospět ke stejnému závěru. (Může být selháním měření cíle, které může stěží vytvořit difúzní odraz, jako je vodní hladina.)
2) Tvar cíle: Když je cíl příliš malý nebo nerovný, sníží se schopnost dosahu a odpovídající rychlost dosahu.
3) Úhel měření: Schopnost zaměřování by byla lepší, pokud by měřený objekt byl vertikální se směrem laserové emise's, tím vyšší je rychlost odezvy rozsahu, naopak schopnost zaměřování a rychlost odezvy se sníží ;' je možné, že rozsah měření nemůže za určitých extrémních podmínek splnit rozsah specifikovaný v návodu.
4) Faktor prostředí: faktory prostředí včetně intenzity slunečního svitu, koncentrace vodní páry ve vzduchu a suspendovaných částic, odchylka od úhlu slunečního světla atd. (jako je déšť, mlha, sníh, mlha, opar atd.)
